Обслуживание ноутбуков с охлаждением на жидком металле

Оглавление

Что такое жидкий металл и его преимущества

Жидкий металл — это современный термоинтерфейсный материал на основе сплавов галлия, индия и олова, который находится в жидком состоянии при комнатной температуре. В отличие от традиционных термопаст, он обладает исключительной теплопроводностью — около 73-100 Вт/м·КM compared to 4-12 Вт/м·К у стандартных термопаст 5. Это делает его особенно эффективным для охлаждения высокопроизводительных игровых ноутбуков и рабочих станций, где традиционные термоинтерфейсы не справляются с тепловыми нагрузками.

Основные преимущества жидкого металла:

• Высокая теплопроводность: эффективно отводит тепло от процессора и видеокарты
• Стабильность при экстремальных температурах: рабочий диапазон от -273°C до +1200°C
• Однородная структура: обеспечивает равномерное распределение тепла
• Долговечность: не высыхает со временем как традиционные термопасты

Таблица: Сравнение жидкого металла и традиционной термопасты

Риски и особенности обращения

Несмотря на превосходные охлаждающие свойства, жидкий металл требует крайне осторожного обращения в силу своих особенностей.

1. Электропроводность

В отличие от термопаст, которые являются диэлектриками, жидкий металл проводит электричество. Даже микроскопическая капля, попавшая на материнскую плату, может вызвать короткое замыкание и выход компонентов из строя

2. Коррозионная активность

Жидкий металл может вступать в реакцию с алюминием и медью, вызывая коррозию компонентов системы охлаждения. Производители обычно никелируют контакты в системах охлаждения, предназначенных для использования с жидким металлом, чтобы снизить этот риск.

3. Сложность нанесения

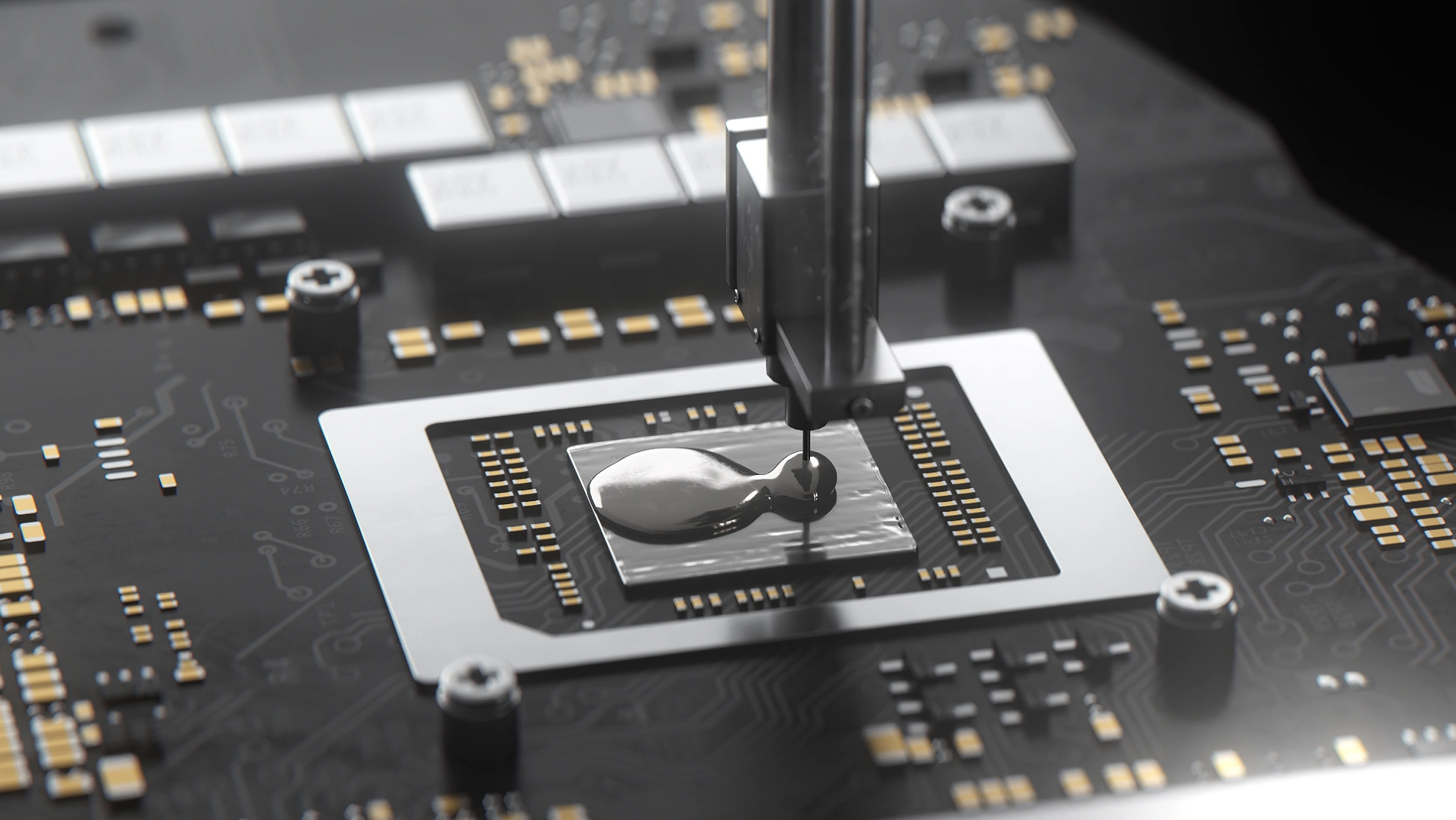

Процесс нанесения жидкого металла требует высокой точности и аккуратности. В массовом производстве производители используют специальное автоматизированное оборудование для механически точного нанесения.

Техническое обслуживание: пошаговая инструкция

Когда требуется замена жидкого металла?

Производители рекомендуют менять жидкий металл каждые 1-2 года 5. Признаки необходимости замены:

• Повышение температуры процессора и видеокарты под нагрузкой

• Снижение производительности системы (троттлинг)

• Увеличение шума системы охлаждения

• Прошло более 2 лет с предыдущего обслуживания

Подготовка к работе

Перед началом работ подготовьте необходимые инструменты и материалы:

• Жидкий металл (Thermal Grizzly Conductonaut, Coollaboratory Liquid Ultra)

• Изопропиловый спирт (не менее 90%)

• Безворсовые салфетки или ватные палочки

• Защитные перчатки

• Диэлектрические перчатки (рекомендуется)

• Отвертки для разборки ноутбука

• Кисточка или аппликатор для точного нанесения (обычно входит в комплект)

• Диэлектрическая защита для компонентов материнской платы

Процесс замены жидкого металла

1. Полное отключение питания: выключите ноутбук, отсоедините кабель питания и извлеките аккумулятор (если это возможно).

2. Разборка ноутбука: аккуратно снимите заднюю крышку и получите доступ к системе охлаждения. Действуйте осторожно, чтобы не повредить шлейфы и другие компоненты.

3. Демонтаж системы охлаждения: открутите винты радиатора в соответствии с указанной производителем последовательностью (обычно противоположной затягиванию). Будьте осторожны — тепловые трубки могут быть приклеены герметиком.

4. Очистка поверхностей: тщательно удалите остатки старого жидкого металла с процессора/видеокарты и системы охлаждения с помощью изопропилового спирта и безворсовых салфеток.

5. Защита компонентов: изолируйте окружающие компоненты материнской платы диэлектрическим материалом (лак, tape или специальная жидкость) для предотвращения короткого замыкания в случае случайного попадания жидкого металла.

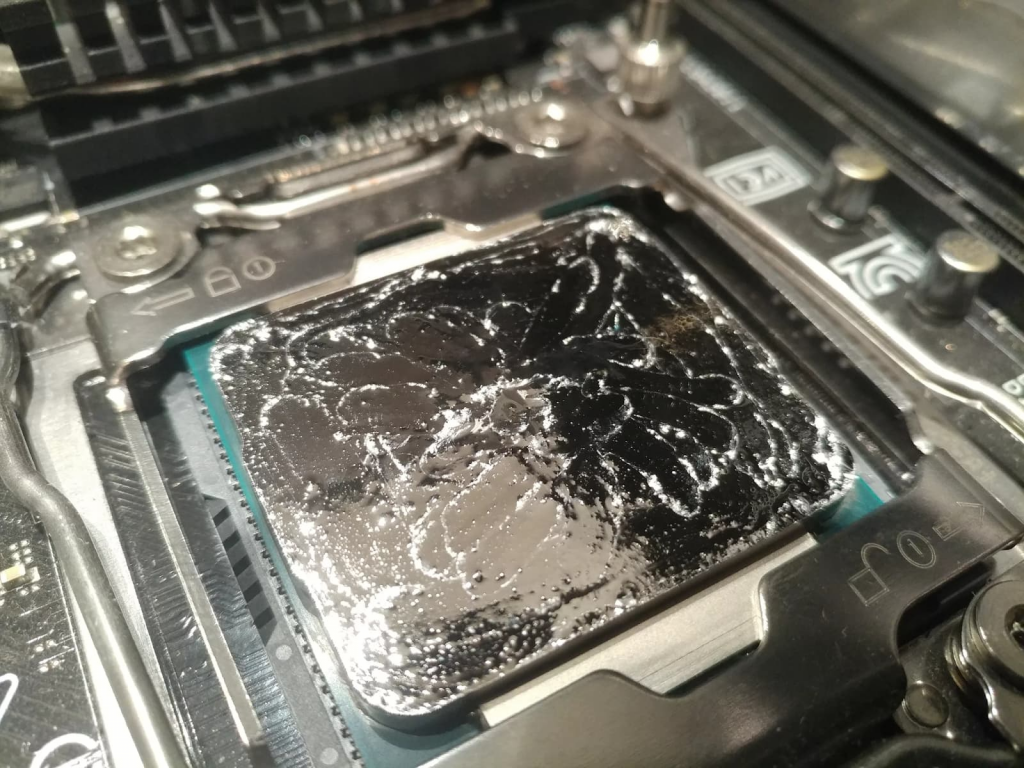

6. Нанесение нового жидкого металла: нанесите минимальное количество жидкого металла на центр процессора/чипа видеокарты и равномерно распределите очень тонким слоем с помощью аппликатора или кисточки. Слой должен быть практически прозрачным — избыток материала увеличивает риск протечек.

7. Сборка системы охлаждения: установите радиатор на место и аккуратно закрутите винты в правильной последовательности (обычно крест-накрест) для обеспечения равномерного прилегания.

8. Проверка и тестирование: соберите ноутбук, включите его и проверьте температуру компонентов с помощью программ мониторинга (HWMonitor, AIDA64, Core Temp). Проведите стресс-тест для проверки эффективности охлаждения.

Меры предосторожности

• Никогда не работайте с жидким металлом без защиты — используйте перчатки и защитные очки
• Тщательно изолируйте компоненты материнской платы перед нанесением жидкого металла
• Используйте минимальное количество материала — избыток увеличивает риск протечек и короткого замыкания
• Не используйте жидкий металл на алюминиевых радиаторах — это вызовет коррозию
• При случайном попадании на плату немедленно выключите питание и аккуратно удалите загрязнение изопропиловым спиртом

Частота обслуживания и мониторинг

Регулярно monitoring температуру компонентов с помощью специализированного ПО:

• HWMonitor — отображает текущие и максимальные температуры
• AIDA64 — включает средства стресс-тестирования и мониторинга
• Core Temp — специализируется на monitoring температуры процессора
• MSI Afterburner — особенно полезен для monitoring температуры видеокарты

Рекомендуется проводить профилактический осмотр системы охлаждения каждые 6-12 месяцев и замену жидкого металла каждые 1-2 года в зависимости от интенсивности использования

Когда обращаться к профессионалам

Большинство производителей настоятельно не рекомендуют пользователям самостоятельно разбирать систему охлаждения с жидким металлом. Обратитесь в авторизованный сервисный центр в следующих случаях:

• У вас нет опыта работы с жидким металлом
• Ноутбук на гарантии (самостоятельное вскрытие может аннулировать гарантию)
• Произошло случайное попадание жидкого металла на плату
• Вы не уверены в своих силах и знаниях

Стоимость профессиональной замены жидкого металла обычно составляет около 5 000 рублей, что значительно дешевле потенциального ремонта ноутбука после некорректного обслуживания.

Заключение

Обслуживание ноутбуков с системой охлаждения на жидком металле требует специальных знаний, навыков и крайней осторожности. При правильном уходе такой термоинтерфейс обеспечивает исключительную эффективность охлаждения и может значительно улучшить производительность и срок службы высокопроизводительного ноутбука. Однако ошибки при обслуживании могут привести к необратимому повреждению устройства.

Если вы не обладаете необходимым опытом, настоятельно рекомендуется доверить обслуживание такой системы квалифицированным специалистам в авторизованном сервисном центре. Это сохранит производительность вашего устройства и предотвратит потенциально дорогостоящий ремонт.

Помните: осторожность и профессиональный подход — ключ к долгой и эффективной работе вашего ноутбука с системой охлаждения на жидком металле.
